Trykktesting av hydrauliske systemer – hva må du være oppmerksom på?

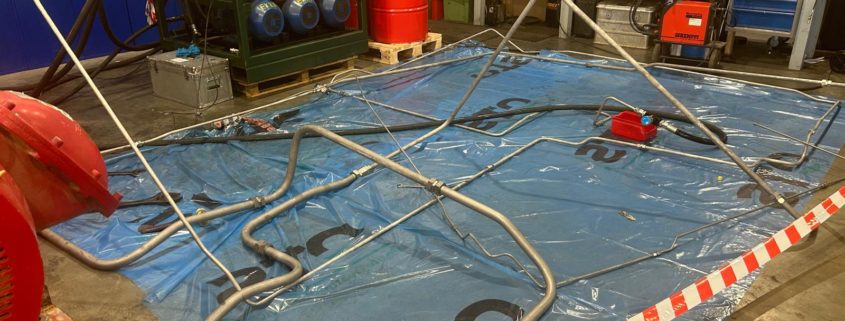

Trykktesting av hydrauliske systemer er et av de viktigste verifikasjonsstegene ved installasjon av hydrauliske rørsystemer. Formålet er å bekrefte at systemet er lekkasjefritt og kan operere sikkert ved sitt tiltenkte arbeidstrykk før det settes i drift.

De fleste hydrauliske systemer opererer ved trykk mellom 200 og 350 bar, mens enkelte applikasjoner opererer ved betydelig høyere trykk. På disse trykknivåene kan selv mindre installasjonsfeil føre til lekkasjer, redusert ytelse, utstyrsskader eller uplanlagt nedetid.

Hvorfor er trykktesting viktig?

Selv om trykktesting ofte forbindes med idriftsettelse, velger mange entreprenører å gjennomføre en innledende trykktest før spyleoperasjoner starter.

Årsaken er praktisk. Dersom en lekkende kobling lekker eller en feilmontert forbindelse oppdages etter flere timers flushing, kan dette føre til unødvendige forsinkelser , ny rengjøring , og økte prosjektkostnader. Ved å identifisere problemer tidlig kan nødvendige korrigerende tiltak gjennomføres før betydelige ressurser investeres i rengjøring og idriftsettelse.

En annen viktig årsak er temperaturstabilitet. Under flushing blir hydraulikkoljen ofte oppvarmet betydelig over omgivelsestemperaturen. Siden hydraulikkolje utvider seg når den varmes opp og trekker seg sammen når den kjøles ned, kan trykkmålinger utført umiddelbart etter flushing bli påvirket av temperatur fremfor systemets faktiske integritet.

Derfor utføres trykktesting ofte før flushing, slik at systemet kan verifiseres under mer stabile forhold og man unngår unødvendig ventetid på at oljen skal kjøles ned før pålitelige trykkmålinger kan gjennomføres.

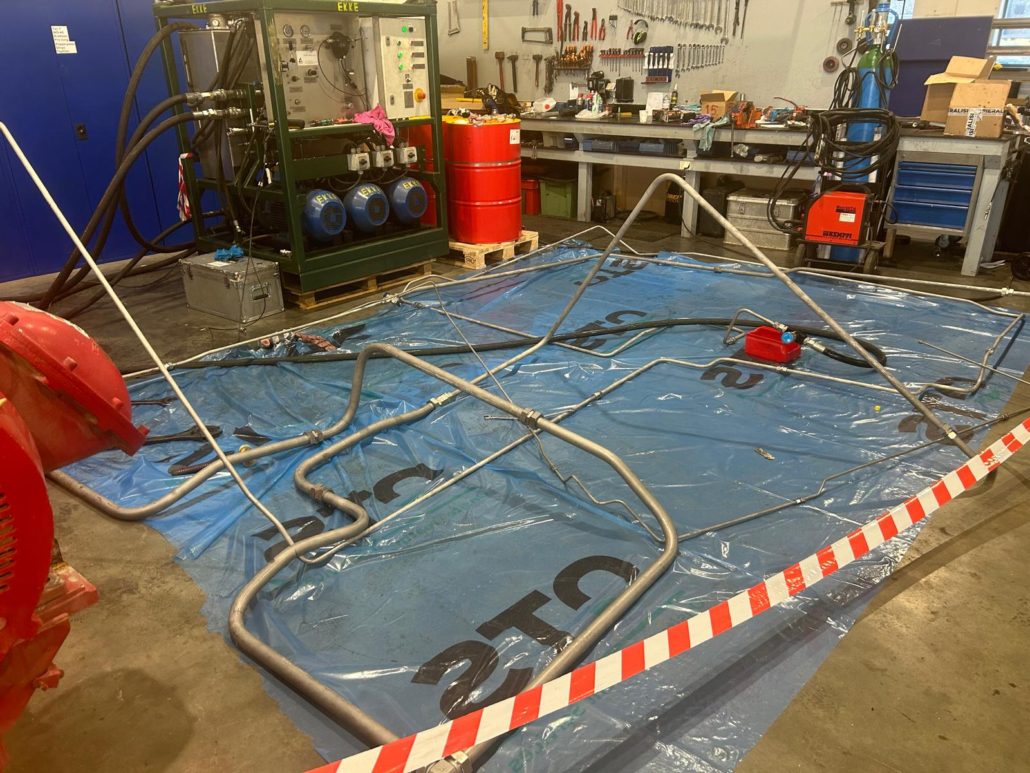

Hvorfor utføres trykktesting før flushing?

En vanlig praksis i bransjen er å trykkteste hydrauliske systemer ved omtrent 1,5 ganger maksimalt arbeidstrykk. Når ønsket testtrykk er oppnådd, isoleres testkretsen fra trykkilden og overvåkes over en spesifisert periode. Avhengig av prosjektkrav er holdetiden normalt mellom 20 og 30 minutter, med akseptkriterier basert på maksimalt tillatt trykktap. Mange spesifikasjoner tillater et maksimalt trykkfall på omtrent 2 %, selv om de eksakte kravene varierer mellom kunder og prosjekter.

Temperatur påvirker testresultatet

Trykkmålinger alene forteller imidlertid ikke alltid hele historien.

Et av de mest misforståtte aspektene ved trykktesting er temperaturens påvirkning på hydraulikkoljen. Hydraulikkolje utvider seg når den varmes opp og trekker seg sammen når den kjøles ned. Når oljen avkjøles, vil systemtrykket naturlig reduseres selv om det ikke finnes noen lekkasje.

Ved vurdering av resultater fra trykktesting må temperatur alltid tas med i betraktningen. I hydrauliske systemer er det vanlig å anta at en temperaturendring på 1 °C kan gi en trykkvariasjon på omtrent 10 bar i en lukket testkrets.

Et trykkfall som observeres under testing kan derfor skyldes termisk sammentrekning og ikke en faktisk lekkasje. Trykkfall alene bør derfor aldri brukes som eneste indikasjon på lekkasje.

Vanlige årsaker til mislykkede trykktester

I mange tilfeller skyldes mislykkede trykktester ikke rørene i seg selv, men feil under installasjon og montering. En av de vanligste årsakene er feil forberedelse av rørenden før montering av skjæreringskoblinger.

Dårlig kuttekvalitet, utilstrekkelig avgrading, skadede tetningsflater eller feil montering av skjæreringen kan alle skape lekkasjeveier. Slike feil kan forbli uoppdaget under montering, men blir ofte umiddelbart synlige når systemet utsettes for testtrykk.

Korrekt forberedelse av rørenden er derfor like viktig som selve trykktesten. Rørenden må være kappet vinkelrett, korrekt avgradet og fri for kontaminering. Skjæreringer må monteres i henhold til produsentens instruksjoner og verifiseres før endelig montering. Oppmerksomhet på disse detaljene reduserer risikoen for lekkasjer både under testing og i drift.

Visuell inspeksjon er fortsatt avgjørende

Visuell inspeksjon er fortsatt en viktig del av enhver trykktest. Alle rør, slanger, koblinger og testforbindelser som inngår i testomfanget bør inspiseres gjennom hele testprosessen. I mange tilfeller kan lekkasjer eller monteringsfeil identifiseres visuelt før et merkbart trykkfall observeres på manometrene.

Det er viktig å merke seg at trykktesting ofte begrenses til rørsystemer, tubing og slange arrangementer. Ventiler, aktuatorer, sylindre, instrumenter og andre sensitive komponenter blir ofte isolert eller testet separat i henhold til egne spesifikasjoner og trykkbegrensninger.

Dokumentasjon og registrering under trykktesting

Moderne prosedyrer for trykktesting inkluderer ofte kontinuerlig registrering av både trykk og temperatur gjennom hele testperioden. Selv om temperaturmålinger gir verdifull informasjon ved tolkning av trykkvariasjoner, er det trykktapet som observeres i løpet av testperioden som til slutt avgjør om testen er bestått eller ikke. Temperaturdata fungerer som en støtteparameter som hjelper med å avgjøre om trykkendringer skyldes termiske effekter eller faktisk lekkasje i systemet.

For offshore-, marine- og industriprosjekter er trykktesting ikke bare et teknisk krav. Det er også en viktig aktivitet innen kvalitetssikring. Korrekt dokumentert trykktesting viser at systemet er montert riktig og gir trygghet før idriftsettelsen starter.

Trykktesting som en del av kvalitetssikringen

Trykktesting bør ikke betraktes som en isolert aktivitet. Pålitelige hydrauliske systemer skapes gjennom en kombinasjon av korrekt rørproduksjon, riktig montering av koblinger, trykktesting, flushing og kontroll av kontaminering. Hvert steg bidrar til systemets totale integritet og langsiktige driftssikkerhet.

En vellykket trykktest gir trygghet

En vellykket trykktest bekrefter langt mer enn fraværet av lekkasjer. Den bekrefter at installasjonen er montert korrekt, at komponentene trygt kan tåle driftsforholdene og at systemet er klart for neste fase av idriftsettelsen.

I hydrauliske systemer er det alltid billigere å forebygge problemer enn å korrigere dem etter oppstart. Trykktesting er derfor fortsatt en av de mest effektive metodene for å redusere risiko, forbedre driftssikkerheten og beskytte systemets langsiktige ytelse.

Ekke Hydraulics leverer komplette tjenester

Ekke Hydraulics AS leverer komplette tjenester innen hydrauliske rørsystemer, inkludert STEP-basert rørbøying, prefabrikasjon, installasjon, trykktesting, flushing og kontroll av oljerenhet for offshore-, marine- og industriprosjekter. Vårt fokus er å levere hydrauliske systemer som er bygget riktig første gang og som forblir driftssikre gjennom hele sin levetid.

Kontakt oss

Planlegger du et hydraulikkprosjekt eller en idriftsettelse, tar vi gjerne en prat om den mest hensiktsmessige løsningen for trykktesting og verifikasjon tilpasset din applikasjon.
