# Rørbøying med innvendig dor, hvorfor er dette viktig?


Rørbøying blir ofte sett på som en metode for å endre retningen på et rør. I virkeligheten har bøyeprosessen stor innvirkning på systemkvalitet, driftssikkerhet, installasjonseffektivitet og langsiktige driftskostnader.

For applikasjoner som hydrauliske rørsystemer, instrumentrør, offshoreinstallasjoner og prosessanlegg er rørkvaliteten avgjørende. En dårlig utført bøy kan skape strømningsbegrensninger, redusere tykkelse på rørvegg og dermed svekke røret og øke risikoen for fremtidige feil og lekkasjer.

For større rørdimensjoner, over 42 mm benyttes ofte en rørbøyemaskin med innvendig dor (mandrel engelsk) for å beholde rørfasong Mandrelrørbøying regnes som den foretrukne metoden når det stilles høye krav til dimensjonsnøyaktighet og rørets integritet.

Krav til å bruke innvendig dor under bøying er avhengig av rørdimensjon, bøyeradius, veggtykkelse og materialkvalitet på rør.
Transfluid vil, basert på disse parameter beregne om dor er nødvendig, hvilken dortype som kreves og materialkvalitet på dor.



## Bøying med innvendig dor?

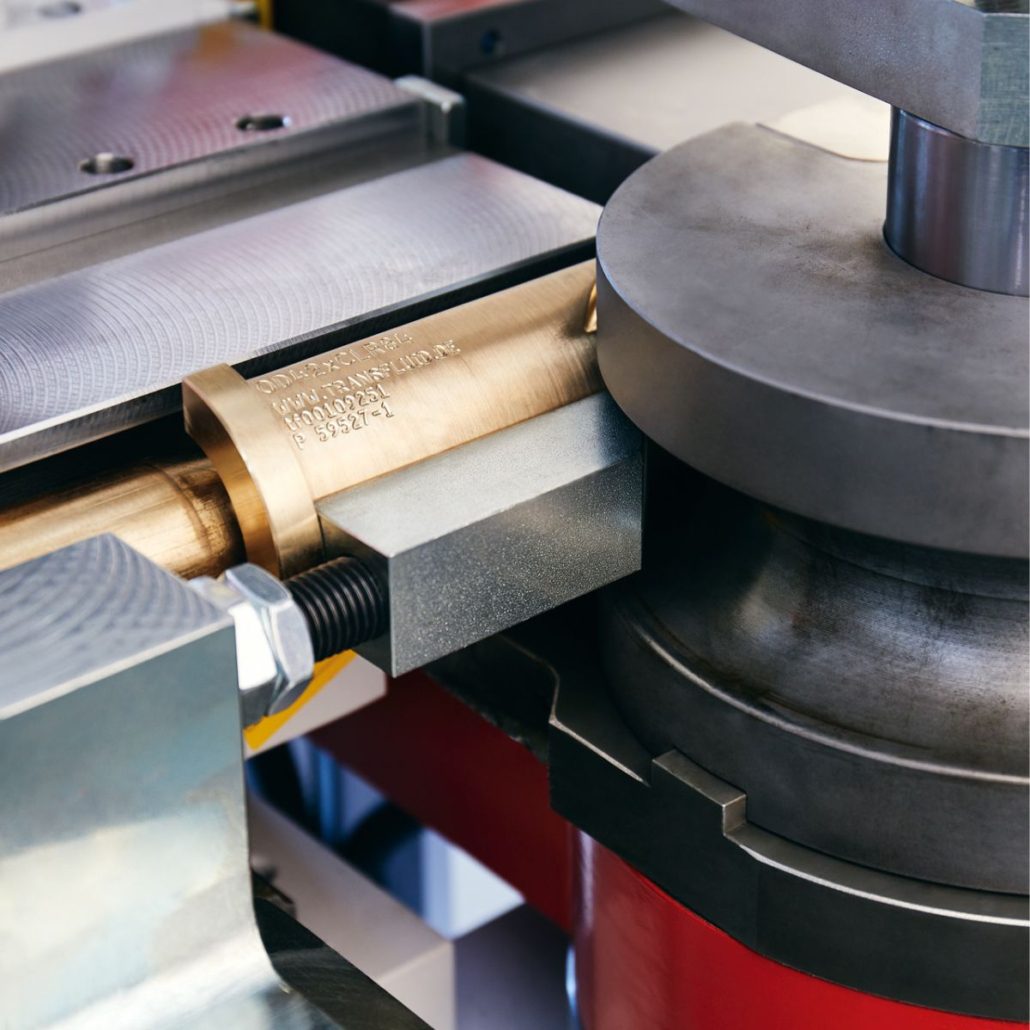

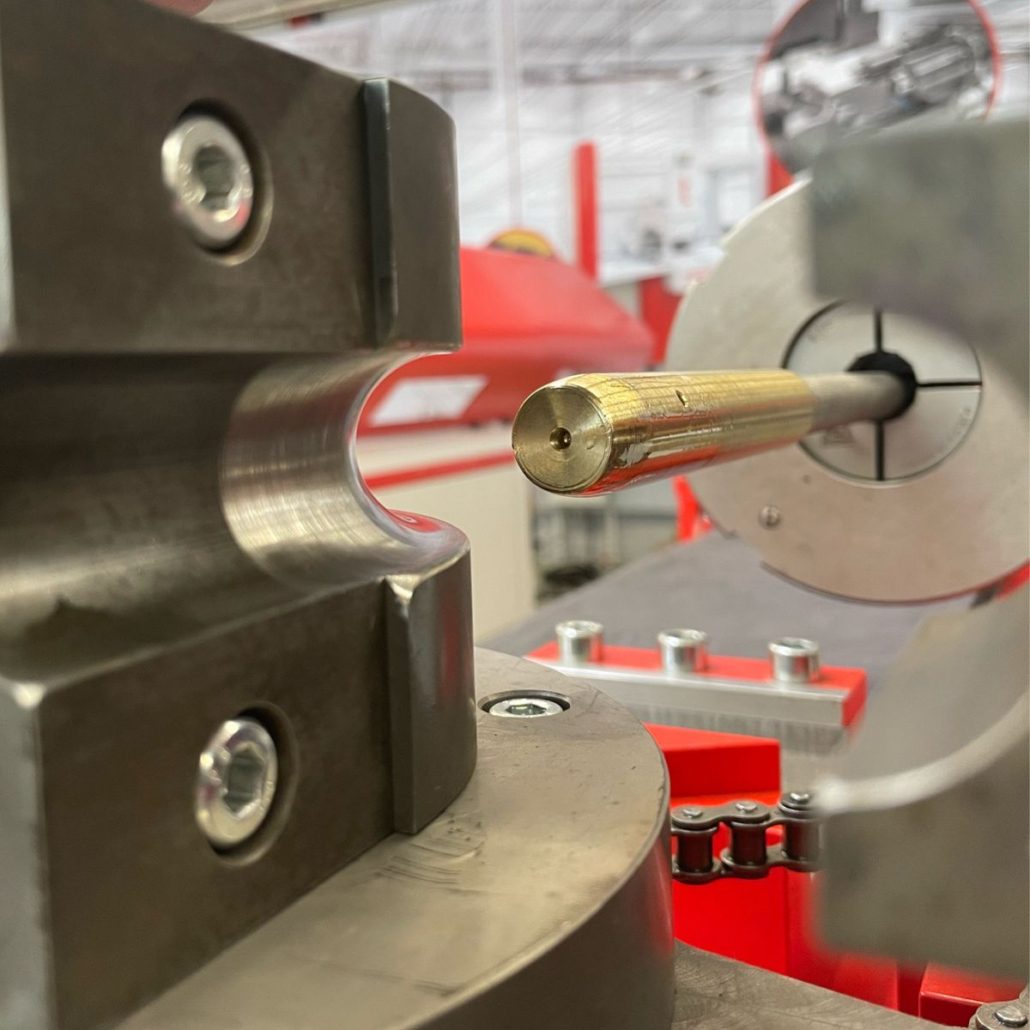

Under bøyeprosessen plasseres en dor inne i røret for å støtte materialet fra innsiden. Ytterdiameter på dor = innerdiameter på rør.

Denne interne støtten bidrar til å opprettholde rørets form gjennom hele bøyeoperasjonen og forhindrer deformasjon og ovalitet I rør under bøying.

Resultatet er en jevnere og mer nøyaktig bøy med minimal deformasjon av røroverflate.


## Hvorfor er rørkvalitet viktig?


Hver eneste bøy påvirker ytelsen / prossessflyt i rørsystemet når det blir satt I drift.

Rørbøying uten innvendig dor kan på visse rørdimensjoner og bøyeradius medføre:
  • Strømningsbegrensninger
  • Økte trykktap
  • Redusert mekanisk styrke
  • Økt turbulens
  • Mer krevende installasjon
  • For tidlig komponentslitasje
  • Redusert systempålitelighet
For hydraulikk- og instrumenteringssystemer som opererer under høyt trykk, kan selv små geometriske avvik få betydelige konsekvenser.


## Hvordan reduserer mandrelrørbøying ovalitet?


Et av de vanligste problemene ved rørbøying er ovalitet.

Uten tilstrekkelig innvendig støtte har røret en tendens til å flate ut under bøying, slik at det sirkulære tverrsnittet blir ovalt.

For høy ovalitet kan:
  • Begrense flow
  • Øke trykktap
  • Påvirke koblingers ytelse
  • Redusere den strukturelle styrken
Bruk av rørbøyemaskin med dor bidrar til å opprettholde et jevnt tverrsnitt gjennom hele bøyen og bevarer den opprinnelige rørgeometrien.


## Hvordan forhindrer bruk av rørbøyemaskin med dor rynkedannelse?


Under bøying blir materialet på innsiden av bøyeradien komprimert.

Uten tilstrekkelig innvendig støtte kan Bøying av rør / kompresjonen føre til at det dannes rynker / ujevn overflate på innsiden av røret.

Ujevn overflate kan:
  • Begrense intern flow
  • Skape turbulens
  • Redusere utmattelsesstyrken
  • Gjøre inspeksjon mer utfordrende
Den innvendige støtten fra mandrelen reduserer eller eliminerer rynkedannelse betydelig, selv ved små bøyeradier.


## Hvordan reduserer bruk av rørbøyemaskin med dor veggtynnelse?


Når røret bøyes, strekkes materialet på utsiden av bøyeradien.

Overdreven strekk kan redusere veggtykkelsen og svekke røret.

Dette er spesielt viktig for:
  • Høytrykks hydraulikksystemer
  • Instrumentrør
  • Offshoreapplikasjoner
  • Prosessrøranlegg
Bruk av rørbøyemaskin med dor bidrar til å fordele kreftene jevnere og reduserer veggtynnelse, slik at både styrke og trykkintegritet opprettholdes.


## Hvordan forbedrer bruk av rørbøyemaskin med dor flow i rør?


Gjennomstrømning I rør som er I drift / prosses er i stor grad avhengig av at den innvendige overflaten er jevn.

Når et rør blir ovalt eller ujevnheter oppstår ette bøying av rør, øker turbulens og trykktap.

Ved å bevare rørets innvendige geometri gir bruk av rørbøyemaskin med dor:
  • Bedre strømningsforhold
  • Reduserte trykktap
  • Mindre turbulens
  • Mer forutsigbar systemytelse
Disse fordelene er spesielt viktige i hydraulikk-, instrumenterings- og prosessanlegg der stabil flow er avgjørende.


## Kan rørbøying redusere lekkasjer?


Ja.

En av de største fordelene med moderne rørbøying er muligheten til å redusere antall koblinger og sveiseskjøter.

Hver kobling, adapter og sveiseskjøt representerer et potensielt lekkasjepunkt.

Ved å erstatte flere koblinger med ett kontinuerlig bøyd rør kan man:
  • Redusere antall lekkasjepunkter
  • Øke driftssikkerheten
  • Redusere installasjonstiden
  • Forenkle vedlikehold
  • Forbedre det visuelle sluttresultatet
I mange hydraulikksystemer er reduksjon av antall koblinger en av de mest effektive metodene for å øke den langsiktige påliteligheten.

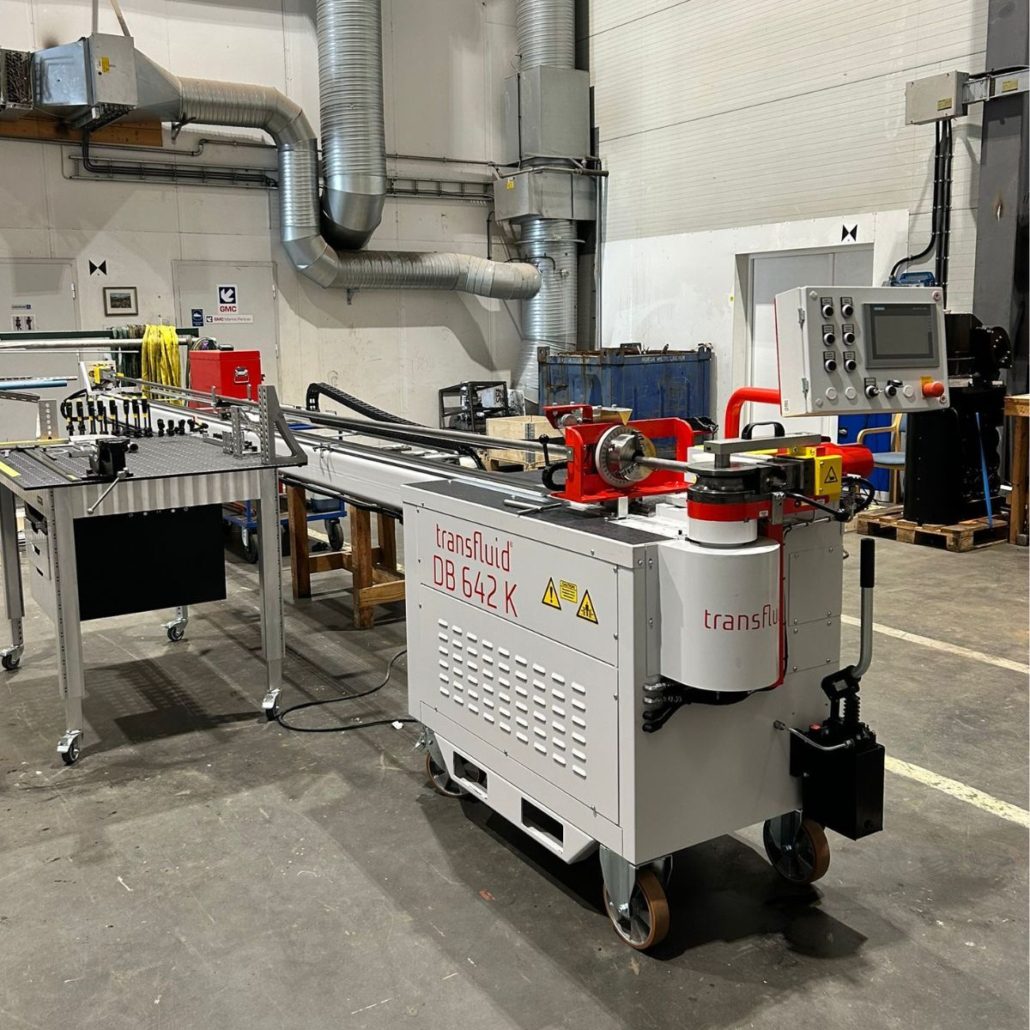

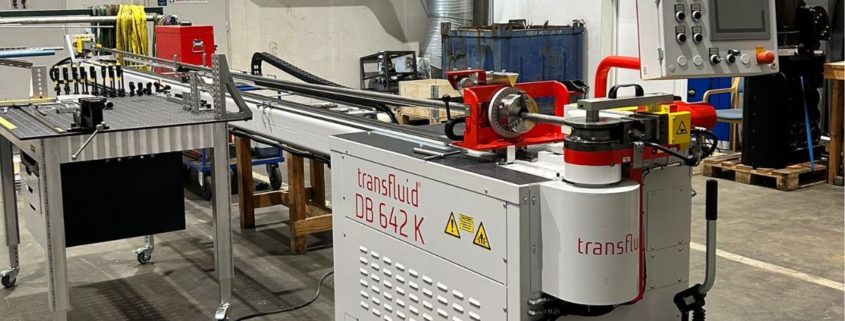

## Hvordan forbedrer CNC-styrt rørbøyemaskin med dor  installasjonsnøyaktigheten?


Moderne CNC-rørbøyemaskiner kan produsere komplekse rørgeometrier direkte fra 3D CAD-modeller og STEP-filer.

Dette gir flere fordeler:
  • Høy repeterbarhet
  • Bedre dimensjonsnøyaktighet
  • Raskere produksjon
  • Færre tilpasninger under installasjon
  • Bedre passform ved montering
For offshore- og marineprosjekter kan nøyaktig prefabrikasjon redusere både installasjonstid og behovet for omarbeid betydelig.


## Mandrelbøying versus konvensjonell produksjon


| Egenskap | Konvensjonell bøying | Mandrelbøying |
|———–|———————|—————|
| Kontroll av ovalitet | Begrenset | Svært god |
| Forebygging av rynker | Begrenset | Svært god |
| Bevaring av veggtykkelse | Moderat | Svært god |
| Små bøyeradier | Begrenset | Svært god |
| Strømningsforhold | Varierende | Optimalisert |
| Installasjonsnøyaktighet | God | Svært god |
| Behov for koblinger | Høyere | Lavere |


## Typiske applikasjoner


Bruk av rørbøyemaskin med dor benyttes i stor grad innen:
  • Hydraulikksystemer
  • Instrumentrør
  • Offshoreinstallasjoner
  • Marine systemer
  • Prosessrøranlegg
  • Høytrykks rørsystemer
  • OEM-produksjon
  • Kraftproduksjon

### Når er Bruk av rørbøyemaskin med dor nødvendig?


Bruk av rørbøyemaskin med dor anbefales normalt når det kreves små bøyeradier, tynnveggede rør, høytrykksapplikasjoner eller strenge krav til dimensjonsnøyaktighet.


### Kan rustfrie rør bøyes av rørbøyemaskin med dor?


Ja. Rustfritt stål er et av de mest brukte materialene for som bøyes av rørbøyemaskin med dor, spesielt innen offshore-, marine- og prosessindustrien.


### Reduserer bruk av rørbøyemaskin med dor antall koblinger?


Ja. Ved å produsere komplekse rørgeometrier fra ett enkelt rør kan Bruk av rørbøyemaskin med dor ofte eliminere flere koblinger og sveiseskjøter.


### Kan bruk av rørbøyemaskin med dor forbedre driftssikkerheten i hydraulikksystemer?


Ja. Bedre rørgeometri, færre koblinger, færre lekkasjepunkter og bedre strømningsforhold bidrar alle til høyere pålitelighet og reduserte vedlikeholdskostnader.


## Konklusjon


Bruk av rørbøyemaskin med dor handler ikke bare om å lage skarpere bøyer.

Det er en produksjonsmetode som forbedrer rørkvaliteten, opprettholder systemytelsen, reduserer lekkasjepunkter og senker de langsiktige driftskostnadene.

For krevende offshore-, marine- og industriapplikasjoner gir mandrelbøying ofte en sikrere, renere og mer pålitelig løsning enn tradisjonelle produksjonsmetoder.

Den beste koblingen er ofte den som ikke lenger er nødvendig fordi røret ble bøyd korrekt i utgangspunktet.

—
